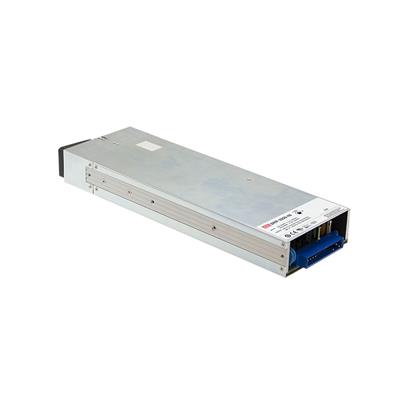

آشنایی با منبع تغذیه DPU/DRP3200 دسته DRP/DPU3200 يك منبع تغذيه 3200 وات تك خروجى است كه در دو مدل رك مانت و يا خوابيده (كف خواب) با ورودى برق AC و خروجى DC و دانسيته بالا (٣٧وات بر اينچ مكعب) مى باشد. رنج استاندارد ورودى برق AC در اين گروه از منبع تغذيه مين ول 90 تا 264 ولت AC و تحمل سرج 305 ولت را تا 5 ثانيه دارد.

آشنایی با منبع تغذیه DPU/DRP3200

يکشنبه1399.05.26 تعداد بازدید : 473

منبع تغذيه ديجيتالى DRP/3200 و DPU/3200 داراى سايز 1U، قابليت اتصال چند دستگاه به حالت موازى، بازده عالى و مدار اصلاح ضريب قدرت مى باشد.
دسته DRP/DPU3200 يك منبع تغذيه 3200 وات تك خروجى است كه در دو مدل رك مانت و يا خوابيده (كف خواب) با ورودى برق AC و خروجى DC و دانسيته بالا (٣٧وات بر اينچ مكعب) مى باشد. رنج استاندارد ورودى برق AC در اين گروه از منبع تغذيه مين ول 90 تا 264 ولت AC و تحمل سرج 305 ولت را تا 5 ثانيه دارد.
در هر منبع تغذيه DRP/DPU3200 يك فن وجود دار كه دور آن به وسيله يك سنسور دما كنترل مى شود.
براى سهولت كار و بازدهى بالا در اين نوع منبع تغذيه ويژگى هاى خاصى در نظر گرفته شده كه اين ويژگى ها شامل :

  • امكان كنترل ولتاژ خروجى و برنامه ريزى آن
  • برنامه ريزى و تنظيم سقف جريان خروجى
  • ويژگى روشن و خاموش كردن اين نوع منبع تغذيه از راه دور
  • جبران كاهش افت ولتاژ مسير به وسيله سنسور جبران كننده ولتاژى
  • استفاده از ماسفت هاى يك پارچه براى اتصال موازى و HOT SWAP
  • استفاده از سوكت POSTRONIC جهت اتصال و جداسازى منبع تغذيه در زمان كار كردن و بدون قطع برق AC

تلاش بى وقفه شركت توليد كننده منابع تغذيه MEANWELL سبب طراحى و ساخت اولين منبع تغذيه تمام ديجيتال با بازده عالى و دانستيه بالا ، محصول با كيفيت ،كنترل پذيرى به وسيله أنواع كنترلر هاى صنعتى و پى ال سى،امكان مانيتورينگ مقادير ورودى و خروجى ، خطاهاى دستگاه از طريق HML و … شده است.
از اين نوع منبع تغذيه مى توان در محيط هاى صنعتى و كنترلى ، صنايع مخابراتى ، شارژرهاى تك مرحله اى مناسب براى باطرى هاى ليتيوم و يا سيستم هاى آنلاين ، ايستگاه هاى شارژ خودروهاى هيبريدى و يا برقى و يا هر مصرف كننده اى كه به يك منبع پاور توان بالا نياز داشته باشد (حدودا ده كيلو وات و بالاتر) و… استفاده كرد.

مقايسه منبع تغذيه ديجيتالى و آنالوگ


 توان خروجى
منبع تغذيه ديجيتالى : بالا
منبع تغذيه آنالوگ : متوسط
 ابعاد محصول در يك بازه خروجى
منبع تغذيه ديجيتالى : كوچكتر
منبع تغذيه آنالوگ : متوسط
 تعداد قطعات در منبع تغذيه
منبع تغذيه ديجيتالى : كمتر
منبع تغذيه آنالوگ : بيشتر
 بازده
منبع تغذيه ديجيتالى : بالا
منبع تغذيه آنالوگ : متوسط
 قابليت اطمينان به عملكرد منبع تغذيه
منبع تغذيه ديجيتالى : عالى
منبع تغذيه آنالوگ : خوب
 دانسيته
منبع تغذيه ديجيتالى : بالا
منبع تغذيه آنالوگ : متوسط
 سهولت در تغيير پارامتر هاى كارى
منبع تغذيه ديجيتالى : راحت
منبع تغذيه آنالوگ : دشوار
 كنترل از طريق HMI
منبع تغذيه ديجيتالى : CANBus/PMBus
منبع تغذيه آنالوگ : ندارد
 نمايش مقادير ورودى
منبع تغذيه ديجيتالى : دارد
منبع تغذيه آنالوگ : ندارد

ويژگى ها

  • ورودى برق يونيور سال
  • مدار قدرتمند اصلاح ضريب قدرت
  • پوشش رنج كامل
  • بازده بالاى ٩٥ درصدى
  • فن دائم الكار
  • تنظيم دور فن وابسته به جريان خروجى
  • ولتاژ خروجى و سقف جريان خروجى قابل تنظيم و برنامه ريزى
  • استفاده از ماسفت هاى يك پارچه ORING جهت اتصال راحت موازى وHOT SWAP
  • قابليت اتصال موازى 5 دستگاه در مدل DPU-3200 تا توان 16000 وات
  • قابليت اتصال موازى 8 دستگاه در مدل DRP-3200 تا توان 25600 وات
  • امكان COATING برد و قطعات براى عملكرد بهتر در محيط هاى شرجى و مرطوب
  • استاندارد هاى CB /CE /EAC /TUV

ابعاد

DPU-3200 : 320*107*41
DRP-3200 : 325*107*41
